产品认证
产品优势
☑ 旋转操作手柄，操作便捷☑ 适用现场接线，为安装人员节省时间

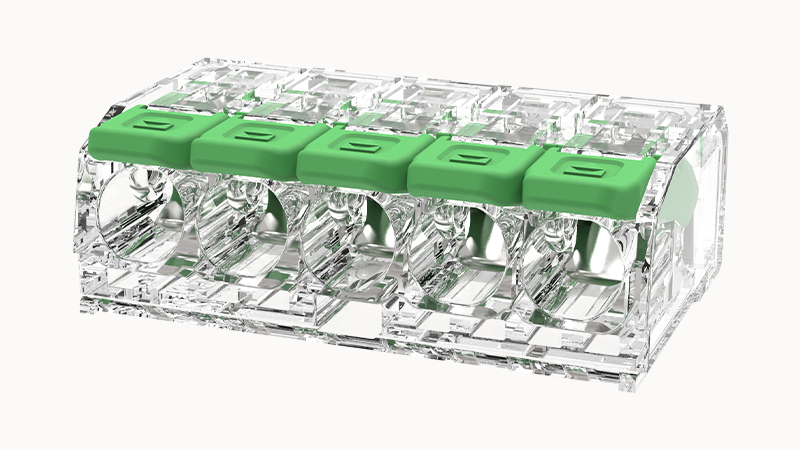

3D模型
接线容量
| 硬导线横截面 | 0.5~6mm² |
| 柔性导线横截面 | 0.5~6.0mm² |
| 可连接导线横截面 | 20~10AWG |
| 剥线长度 | 12mm |
电气参数UL
| 额定电压(C) | 600V |
| 额定电流(C) | 30A |
电气参数IEC
| 额定电压 | 450V |
| 额定电流 | 41A |
| 额定电压(III/2) | 450V |
装置属性
| 连接方式 | 直插式弹簧连接 |
| 是否插拔 | 否 |
| 间距 | 6.9mm |
| 位数 | 7 |
| 层数 | 1 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜 |
| 接线点金属表面 | 镀锡 |
| 触点区域金属表面 | 镀锡 |
| 绝缘材料 | PC |
| 绝缘材料组 | Ⅲa |
| 阻燃等级 | UL94V-2 |
机械测试
| 测试规范 | UL1059/IEC60998 |
环境数据
| 环境温度（运行） | -40℃~85℃(取决于降额曲线) |
UL参数
| AWG | / | 20~10AWG | / |
| 额定电流 | / | 30A | / |
| 额定电压 | / | 600V | / |
| 应用类别 | B | C | D |
VDE参数
| 接线容量 | / | 0.5~6mm² | / |
| 额定电流 | / | 41A | / |
| 额定电压 | / | 450V | / |
| 过压类别/污染等级 | III/3 | III/2 | II/2 |
| 订货号 | 10080000606 |
| 包装单位 | 400 |
| 最小订货量 | |
| 产品重量（不含包装） | 11.700 |
