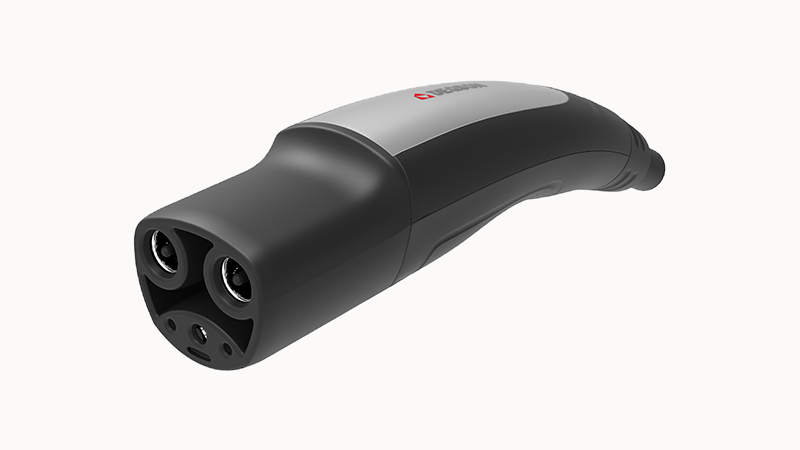

MTAC-S-065A-V5-03-5.0M-10A(H)
22030000353

AC充电电缆,带车辆充电插头和自由出线端,NACS,16A/240V (AC),DEGSON标识, 电缆:5m,黑色

对比

产品类型

每次只能对比4个产品。请选择您想要替换的产品。

    • 总览
    • 技术数据
    • 附件
    • 认证
    • 商业数据
    • 下载

    产品认证

    产品优势

    ☑ 外形美观,手感舒适,使用安全方便。
    ☑ 功率和信号触点均为镀银表面
    ☑ 符合IEC-62196.2-2016标准
    ☑ 高结构强度,高防水,温度传感器可定制,带自动开盖功能
    1. 3D模型
    2. 尺寸
    3. 环境条件
    4. 电气特性
    5. 机械特性
    6. 标识材料
    7. 电缆
    8. 材料数据

    3D模型

    尺寸

    车辆连接器宽度41.5mm(车辆充电连接器)
    车辆连接器深度194.3mm(车辆充电连接器)
    线缆长度5000±100mm
    剥线长度100±10mm

    环境条件

    最高海拔2000m(海平面以上)
    环境温度(运行)-30 °C ~ 50 °C
    环境温度(存放/运输)-40°C ~ +80°C
    保护等级Type 3S

    电气特性

    最大充电功率7.5KW
    相数1
    动力插针数量3
    大功率触点的额定电流65
    功率触点额定电压240
    信号触点数量2
    信号触点额定电流2
    信号触点额定电压30
    信号传输类型脉冲宽度调节

    机械特性

    插/拔周期10000
    插入力<90N
    拔出力<90N

    标识材料

    手柄颜色黑色
    外壳颜色黑色
    保护盖颜色黑色
    定制型根据客户要求提供
    外壳材料塑料
    手柄材料区塑料
    保护盖材料软塑料
    阻燃等级V0
    触点表面材料Ag

    电缆

    电缆结构2*8AWG+1*10AWG+4*22AWG
    接线标准UL62
    接线级别5级
    接线认证UL
    线缆外径15.0±0.5mm
    导线类型直线
    外护套,颜色黑色
    最小弯曲半径90mm
    外护套,材料TPE

    材料数据

    环保事项(符合REACH/RoHS )

    UL参数

    额定电压 / / 240V
    额定电流 / / 65A
    订货号 22030000353
    包装单位 5
    最小订货量 5
    产品重量(不含包装)
    3D
    MTAC-S-065A-V5-03-5.0M-10A(H).stp 下载
    数据表
    MTAC-S-065A-V5-03-5.0M-10A(H).pdf 下载
